Plygu Ffibr Amlfodd Ansensitif
Disgrifiad o'r Cynnyrch Mae Ffibr Amlfodd Ansensitif Bend wedi'i gynllunio ar gyfer rhwydweithiau optegol lled band pellter byr, uchel lle gall gofod cyfyngedig wneud plygu ffibr yn anodd ei osgoi. Yn wahanol i ffibr amlfodd confensiynol, mae ei strwythur mynegai plygiannol craidd wedi'i optimeiddio a'i amgylchyn yn helpu i gadw optegol ...
- Cyflwyniad Cynnyrch
Plygu Ffibr Amlfodd Ansensitif|Uwch Dechnoleg Tsieina{{__arddull_0}}
Plygu Ffibr Amlfodd Ansensitif
Wedi'i gynllunio ar gyfer-cysylltiadau optegol cyrhaeddiad byr lle mae gofod llwybro cebl yn gyfyngedig,plygu ffibr amlfodd ansensitifyn helpu i leihau colled optegol ychwanegol o dan amodau plygu penodol. Gellir dewis cyfluniadau OM3, OM4, ac OM5 yn ôl cyflymder trosglwyddo, pellter cyswllt, cydnawsedd transceiver, ac adeiladu cebl.
Pryd Mae Perfformiad Bend yn Bwysig?
Mewn gosodiadau optegol dwysedd uchel, gall y gofod llwybro sydd ar gael ddod yn ffactor cyfyngol. Gall llwybrau ffibr byr o amgylch switshis, paneli patsh, offer gweinydd, a chaledwedd rac gyflwyno troadau nad oeddent yn rhan o'r cynllun cebl gwreiddiol.
Plygwch-ffibr amlfodd wedi'i optimeiddio wedi'i fwriadu ar gyfer yr amodau hyn. Mae ei ddyluniad optegol yn cael ei ddatblygu i gynnal gwell cyfyngiad golau pan fydd y ffibr yn grwm, gan helpu i gyfyngu ar golled macrobending ychwanegol o dan amodau prawf diffiniedig.
Llwybro Trwchus
Yn addas ar gyfer llwybrau llwybro cryno o amgylch raciau, paneli clwt, cypyrddau, switshis ac offer rhwydwaith.
-Dolenni Cyrraedd Byr
Gellir dewis ffurfweddiadau OM3, OM4, ac OM5 ar gyfer pensaernïaeth rhwydwaith optegol cyrhaeddiad byr -cydnaws.
Hyblygrwydd Gosod
Gall perfformiad tro gwell helpu i leihau effaith troadau llwybro anochel tra bod y radiws tro penodol yn cael ei barchu.
OM3 yn erbyn OM4 yn erbyn OM5
Dewiswch y ffibr yn ôl y dyluniad cyswllt cyflawn: transceiver, lled band, pellter trosglwyddo, tonfedd, a gofynion uwchraddio yn y dyfodol.
| Ffactor Dethol | OM3 | OM4 | OM5 |
|---|---|---|---|
| Craidd / Cladin | 50/125 μm | 50/125 μm | 50/125 μm |
| Ffocws Cais | Dolenni cyflym-cyrraedd uchel-byr | Dolenni cyrhaeddiad byr lled band uwch | Cymwysiadau amlfodd band eang |
| Tonfedd Gyffredin | 850 nm | 850 nm | 850 nm a chymwysiadau band eang dethol |
| Prif Ystyriaeth | Cydnawsedd a chost y prosiect | Ymyl lled band | Pensaernïaeth band eang a chydnawsedd transceiver |
Perfformiad Troi Dan Amodau Diffiniedig
Colled Macrobending
Gall plygu achosi i foddau optegol ollwng o'r rhanbarth dan arweiniad. Mae dyluniad ffibr yn dylanwadu ar faint o golled ychwanegol a gynhyrchir yn ystod plygu.
Bend Radius Still Matters
Nid yw plygu{0}}ansensitif yn golygu gallu plygu diderfyn. Mae'r radiws tro lleiaf cymwys yn dibynnu ar yr amodau adeiladu a phrofi a ddewiswyd.
Gwerthusiad Prosiect-Penodol
Ar gyfer ceisiadau heriol, dylid cadarnhau tonfedd, radiws tro, nifer y troeon, a cholled ychwanegol derbyniol cyn cynhyrchu.
Plygu Cyflenwad Ffibr Amlfodd Ansensitif

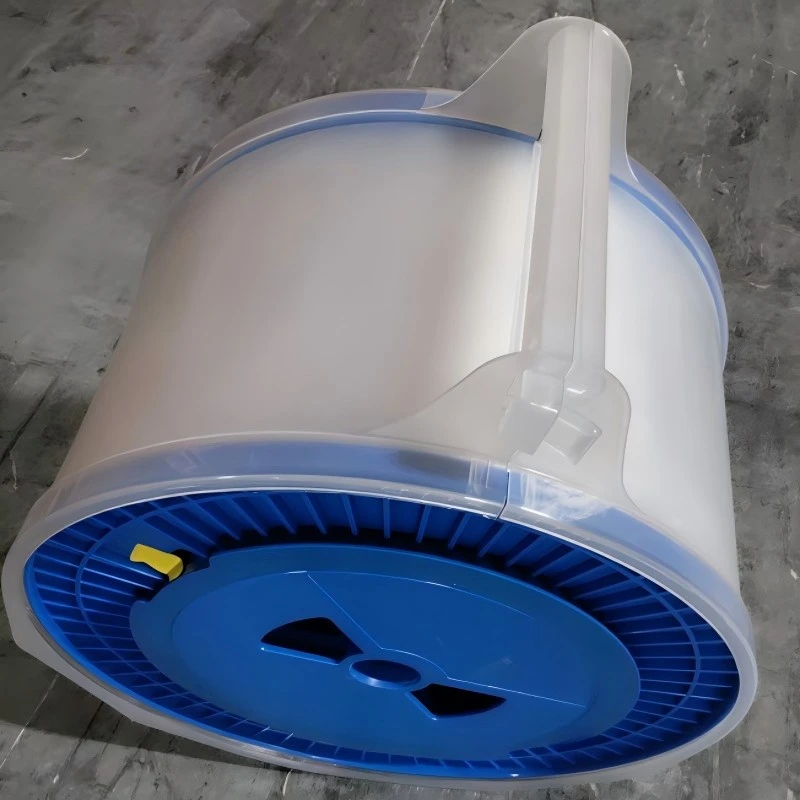

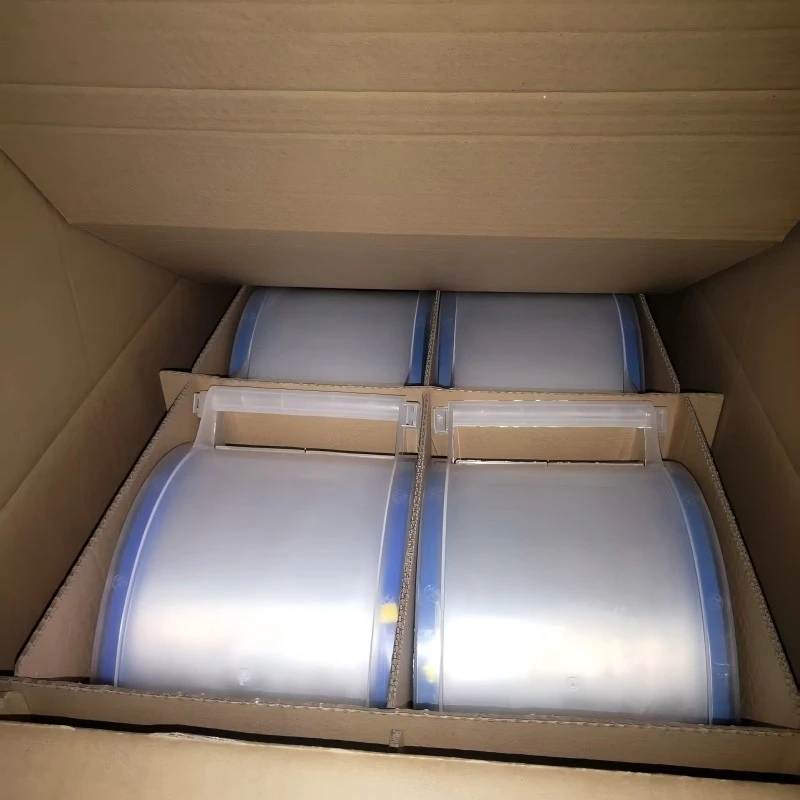

Gellir cyflenwi ffibr ar sbwliau a'i baratoi yn unol â gweithgynhyrchu cebl optegol, cydosod ffibr, a gofynion caffael swmp.
Cyflenwad Sbwlio Ffibr
Yn addas ar gyfer gweithgynhyrchwyr cebl optegol, cyflenwyr cydosod ffibr, a gofynion prynu swmp.
Cynhyrchu{0}}Ffibr Parod
Gellir trafod hyd ffibr, cyfluniad sbŵl, adnabod, a phecynnu yn ôl y broses gynhyrchu i lawr yr afon.
Manylebau Cynnyrch
| Paramedr | Manyleb |
|---|---|
| Math o Gynnyrch | Plygu Ffibr Amlfodd Ansensitif |
| Categori Ffibr | OM3 / OM4 / OM5 yn ôl y ffurfweddiad dethol |
| Diamedr Craidd | 50 μm |
| Diamedr cladin | 125 μm |
| Diamedr Cotio | Yn ôl adeiladu ffibr dethol |
| Tonfedd Weithredol | 850 / 1300 nm |
| Gwanhau | Yn ôl gradd ffibr dethol a manyleb |
| Lled Band Moddol Effeithiol | Yn ôl gradd OM a ddewiswyd |
| Perfformiad Tro | Yn dibynnu ar radd ffibr ac amodau prawf diffiniedig |
| Hyd Ffibr | Wedi'i addasu |
| Pecynnu | Sbwlio safonol neu becynnu wedi'i addasu |
Lle Bend Ansensitif Amlfodd Ffitiadau Ffitiadau
Cysylltiadau optegol byr rhwng switshis, gweinyddwyr, paneli patsh, ac offer cydnaws.
Ar gyfer amgylcheddau lle mae cysylltiadau optegol lluosog yn rhannu gofod llwybro cyfyngedig.
Gellir ystyried ffurfweddiadau OM3 ac OM4 ar gyfer dolenni amlfodd cyflymder uchel cydnaws.
Yn ddefnyddiol lle gall cynlluniau clytio cryno greu amodau llwybro tynnach.
Ar gael ar gyfer gweithgynhyrchwyr cebl a chyflenwyr cydosod ffibr sydd angen manylebau ffibr diffiniedig.
Chwe Paramedr i'w Cadarnhau Cyn Caffael
01. Gradd OM
OM3, OM4, neu OM5 yn ôl pensaernïaeth y rhwydwaith.
02. Trosglwyddydd
Cadarnhewch y categori ffibr amlfodd a gefnogir gan y trosglwyddydd optegol.
03. Tonfedd
Cadarnhewch y donfedd gweithredu sy'n ofynnol gan y system drosglwyddo.
04. Pellter Cyswllt
Gwiriwch y pellter trosglwyddo gofynnol.
05. Cyflwr Tro
Rhowch y radiws tro lleiaf neu gyflwr llwybro gwirioneddol os yw'n hysbys.
06. Adeiladu Cebl
Cadarnhau gofynion cotio, stripio, sbleisio, cydosod a phecynnu.
Angen y Ffibr Amlfodd Cywir ar gyfer Rhaglen Llwybro Tyn-?
Anfonwch eich gradd OM, tonfedd, cyflymder targed, pellter cyswllt, radiws tro, hyd ffibr, a maint atom. Gallwn helpu i gadarnhau'r fanyleb ffibr briodol.
Gofyn am Ddyfynbris Gofyn am Gymorth TechnegolCwestiynau Cyffredin
A yw plygu-ffibr amlfodd ansensitif yr un peth â ffibr G.657?Mae Rhif G.657 yn gysylltiedig â ffeibr modd sengl ansensitif tro. Yn gyffredinol, pennir cynhyrchion amlfodd yn ôl categorïau fel OM3, OM4, ac OM5.
Beth yw'r gwahaniaeth rhwng ffibr amlfodd safonol a phlygu-ffibr amlfodd ansensitif?Y gwahaniaeth allweddol yw'r dyluniad optegol a ddefnyddir i wella perfformiad o dan amodau plygu a lleihau colled macrobending ychwanegol o dan amodau diffiniedig.
A ddylwn i ddewis OM3, OM4, neu OM5?Mae'r dewis yn dibynnu ar eich transceiver, cyflymder, pellter cyswllt, lled band, tonfedd, a phensaernïaeth rhwydwaith.
A yw plygu-ansensitif yn golygu y gall y ffibr gael ei blygu heb gyfyngiad?Rhaid parhau i barchu'r radiws tro lleiaf perthnasol wrth gynhyrchu a gosod ceblau.
Allwch chi ddarparu samplau?Gellir trafod argaeledd sampl yn unol â'r radd ffibr gofynnol, hyd, pecynnu a gofynion y prosiect.
